KÁBELTÁLCA GYÁRTÓ GÉPSOR

KÁBELTÁLCA GYÁRTÓ GÉPSOR

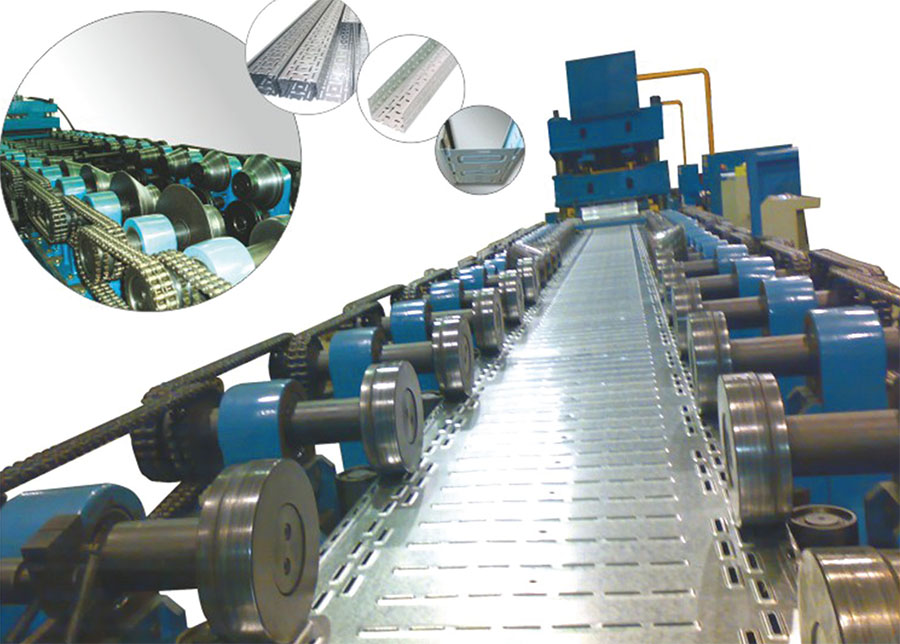

A gép alkotórészei

A megmunkáló gépsor részegységei: letekercselő, lemezegyengető berendezés, perforálógép, hengerelve alakító gép, vágóberendezés, hidraulikus állomás, elektromos vezérlőrendszer és terméktartó. Egyetlen gép sokféle méretű kábeltálcát képes előállítani.



Fő műszaki adatok

  • Anyag: Galvanizált/melegen hengerelt acéllemez
  • Anyagvastagság: 1,0-1,5 mm
  • Szakítószilárdság: 240 és 300 MPa között
  • Gyártási sebesség: kb. 10 m/perc
  • Előállítási sebesség: kb. 3 m/perc
  • Energiaszükséglet
  • - Központi motor: kb. 5,5 kW
  • - Egyengető készülék motorja: kb. 1,1 kWw
  • - Hidraulikus készülék motorja: kb. 5,5 kW
  • Elektromos követelmény: 380 V/3 fázis/60 Hz
  • Vezérlőrendszer: Mitsubishi PLC és konverter
  • Hengeres alakítás és hosszra vágás után



Munkafolyamat

A lemez letekercselése; Acéllemez adagolása; Lemez egyengetése; Lemez perforálása; A profil hengeres kialakítása; A lemez hosszának mérése és elvágása; Termék az alátámasztáshoz
